Prüfkoffer
PMS
Mess- und Prüfgeräte

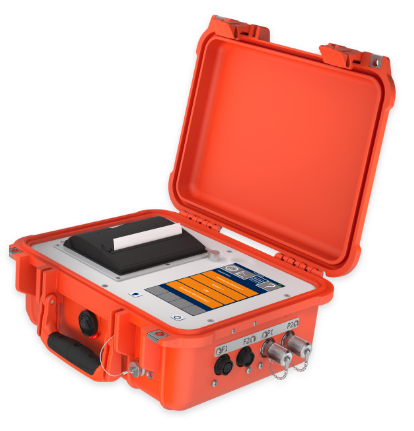

Prüfkoffer PMS
Elektronischer, smarter Prüfkoffer für Druckprüfungen, Dichtheitsprüfungen und Mengenmessungen.
Der Prüfkoffer PMS ist ein smartes und vielseitig einsetzbares Prüfgerät in den verschiedensten Anwendungsbereichen:
• Gas- und Wasserversorgung
• Industrieller Anlagenbau
• Abwasserentsorgungsnetze
• Kabelleitungs-Infrastruktur
Für die verschiedenen Anwendungsbereiche kann der Prüfkoffer PMS mit den passenden Sensoren und Prüfabläufe ausgestattet werden. Über die menügeführten vorprogrammierten Prüfabläufe wird der Anwender durch Prüfung geleitet. Prüfprotokolle werden automatisiert digital erstellt, sie enthalten alle Details zur Bewertung und können direkt übers Smartphone oder Tablet gedownloadet, unterschrieben und versendet werden.
Â
Komplett automatisierte
DVGW W400-2 Prüfungen
Prüfprotokolle als PDF
über USB und Bluetooth
auslesbar
Robust und
Wetterbeständig
Bestückbar mit
je zwei Sensoren
Farb-und, Touchdisplay
Ãœber ConnetApp
steuerbar
Geführte,
egelkonforme
Prüfabläufe
Merkmale
Prüfkoffer PMS
- Modernste Elektronik
- Bedienung über integriertes Touchdisplay oder Smartphone
- Baustellentaugliche Verarbeitung Menügeführte Prüfabläufe, vollautomatische Durchführung von
- Prüfungen und smarte Funktionen
- Digitale Prüfprotokolle Download, Unterschreiben und Versand über Smartphone oder Tablet
- Frei konfigurierbare Sensorbestückung für verschiedenste Anwendungen
- Touchdisplay
- Connect APP für Androidgeräte
- APP hier downloaden
- Optionale Messerweiterungen
Smarte Bedienung
Bedienung und Datenübertragung mit Smartphone oder Tablet
Intuitive Bedienung des Prüfkoffers
Prüfprotokolle vor Ort herunterladen, unterschreiben und versenden
Updates und neue Prüfabläufe direkt aufspielen
Vollautomatisiert
Vollautomatische Druckprüfungen mit unserem Komplettsystem PMS und EPP
Automatischer Druckaufbau und -haltung nach Normvorgaben
Kontinuierliche Messwertaufzeichnung ohne manuelles Eingreifen
Digitale Prüfprotokolle mit Zeitstempel und Messkurven
Wiederholbare Prüfabläufe durch gespeicherte Programme
Fernüberwachung und Steuerung über Smartphone oder Tablet
Dokumentationssichere Archivierung der Prüfdaten
Lösungen für Anwendungen
In der öffentlichen Gas-, Trinkwasser- und Fernwärmeversorgung sowie in der Prozessindustrie hat die Dichtheit von Rohrleitungsnetzen höchste Bedeutung. Entsprechend sorgfältig müssen Installation, Instandsetzung und regelmäßige Prüfungen durchgeführt werden.
Das Dichtheitsmesssystem PMS (Pressure Measuring System) ist ein portables Komplettsystem für Dichtheitsprüfungen.
Dieses besteht unter anderem aus einem Druckprüfkoffer PMS3000 zur Durchführung der Dichtheitsprüfungen mit einem integrierten, bedienerfreundlich und grafikfähigem 7“ bzw. 4,3“ Farb-Touchdisplay und den Prüfpumpen EPP für den Druckaufbau bei Dichtheitsprüfungen von Trinkwasserleitungen.
Die Wassermengenmessung beim Ablasstests nach W400-2 ist in der Prüfpumpe integriert. Komplettiert wird das System durch eine Vielzahl von Anschlusskomponenten wie z.B. dem individuell bestückbaren Zubehörkoffer ZBK, dem Prüfstandrohr PSR und dem Gashausanschlusszubehör.
Technischen Daten
| Koffer | BxHxT ca. 220 x 90 x 168 incl. Anschlüsse |
| Gewicht | ca. 1450 g |
| Display | 240*160 Punkte, mit Touch und Hintergrundbeleuchtung |
| Akku | Lithium-Ionen 7,2 V 10.000 mAh |
| Ladedauer | ca. 8 Stunden |
| Laden | Laden |
| Betriebszeit (ohne Hintergrundbeleuchtung, 20°C, 1 Sensor) | ca. 200 h, jeder weitere Sensor -10 % |
| Betriebszeit (mit Hintergrundbeleuchtung 20°C, 1 Sensor) | ca. 100 h |
| Betrieb und Laden gleichzeitig | Ja |
| Betriebstemperatur | -10 °C bis +40 °C |
| Lagertemperatur | -20 °C bis +60 °C |
| Datenspeicher | > 2.000.000 Messwerte (mehrere tausend Messungen, abhängig von Messdauer) |
| Schutzart | IP 67 (bei geschlossenem Deckel und Schutzkappen) |
| Anzahl gleichzeitig anschließbarer Sensoren EDS2 | 2 bis 5 Stück |
| max. Kabellänge für Sensoren | insgesamt ca. 100 m |
| kabellose Datenübertragung | Schnittstelle für Messdatenübertragung, Drucker und Updates |
| LTE (optional) |
Downloads
- Datenblatt PMS3000
- Prüfung nach dem Kontraktionsverfahren
- Prüfung nach dem Beschleunigten Normalverfahren
- Prüfung nach dem Normalverfahren
- Gas-Versorgungsleitung
- Gas-Hausanschluss
- Entsorgung Abwasser
- Prüfung von Leitungen mit Prozessmedien (Prozessindustrie)
- Kabelschutzrohr
- Druckprüfkoffer PMS3000 Betriebsanleitung
Tutorial & video
- Dichtheitsprüfsystem PMS3000
- Dichtheitsprüfung nach DVGW W400-2
- Prüfablauf Wasser Kontraktionsverfahren
- Prüfablauf Wasser Normalverfahren
- Prüfablauf Gas-Versorgungsleitung
- Prüfablauf Gas-Hausanschluss
- Prüfablauf Abwassernetz
- Prüfablauf freie Prüfung Prozesstechnik
- Prüfablauf Kabelschutzrohr
Zubehör
EPP Prüfpumpen
Zum Druckaufbau bei W400-2
ZBK Zubehörkoffer
Zum Druckaufbau bei W400-2
Gashausanschluss-
Zubehörkoffer
